Nuevos servicios de visualización de mapas (OGC API-Maps)

El O.A. Centro Nacional de Información Geográfica (CNIG) acaba de publicar nuevos servicios de visualización de mapas del Sistema Cartográfico Nacional de España (SCNE) y del Instituto Geográfico Nacional (IGN) a través de dos servicios web, utilizando el nuevo estándar OGC API - Maps.

• API de visualización de mapas (API-Maps) del SCNE: https://api-maps.idee.es/
• API de visualización de mapas (API-Maps) del IGN: https://api-maps.ign.es/

OGC API - Maps es una API que puede proporcionar mapas electrónicos referenciados espacialmente y renderizados dinámicamente. Esta especificación describe las operaciones de descubrimiento y consulta básicas para la visualización de mapas. Una característica principal es que proporciona acceso a mapas renderizados dinámicamente en el momento, con independencia del almacén de datos.

El documento que describe la API todavía se encuentra en estado borrador. Por este motivo, las implementaciones de software actuales, tanto clientes como servidores, aún no desarrollan todos los parámetros descritos en el estándar. Se publican estos servicios a modo demostrativo y para poder ser utilizados como test en futuros desarrollos. El CNIG, para la publicación de esos servicios, ha optado por el programa pygeoapi, de fuente abierta, y con licencia MIT.

Las OGC API - Maps se unen a las OGC API - Features, ya publicadas hace unas semanas (ver entrada en este blog), en un esfuerzo por modernizar los estándares y servicios de acceso a los datos geoespaciales.

Algunos ejemplos de uso

En comparación con los anteriores estándares WMS, OGC-API Maps permite obtener mapas sin necesidad de especificar un número de parámetros obligatorios. Para los parámetros que no se especifican en las peticiones, pero que son necesarios para tener el mapa, se utilizan valores internos por defecto. A continuación, se muestran casos de uso para obtener mapas:

1. /collections

Enumera las colecciones de datos en el servidor que se pueden visualizar, y cada una describe información básica sobre la colección de datos geoespaciales, como su identificación y descripción.

Por ejemplo: https://api-maps.idee.es/collections?f=json

2. /collections/{collectionId}/map?

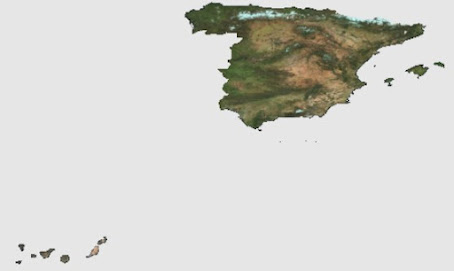

Devuelve un mapa por defecto de la colección, con el tamaño por defecto interno. En nuestro caso: width=500, height=300. Puede parecer que está deformado, pero hay que tener en cuenta que esta opción pide el bbox completo de la capa y lo ajusta a un tamaño ancho y alto predeterminado que no tiene por qué ajustarse. Para obtener un mejor resultado hay que completar los sucesivos parámetros de tamaño de imagen y bbox.

https://api-maps.idee.es/collections/OI.OrthoimageCoverage/map?f=png

https://api-maps.idee.es/collections/IGNBaseTodo-gris/map?

3. /collections/{collectionId}/map?width={}&height={}

Devuelve un mapa por defecto de la colección, con el tamaño indicado. Se puede poner uno o los dos parámetros. Si no se indican toma valores por defecto.

https://api-maps.idee.es/collections/OI.OrthoimageCoverage/map?f=png&height=500&width=500

https://api-maps.idee.es/collections/IGNBaseTodo-gris/map?f=png&height=500

4. /collections/{collectionId}/map?bbox=minlon,minlat,maxlon,maxlat

Solicita un mapa de una colección para una zona determinada. Al hacer pruebas por URL es difícil cuadrar el bbox solicitado con la anchura y altura del mapa devuelto. Se indican a modo didáctico, pero los clientes, al consultar los servicios deben calcular estos parámetros para tener un mapa referenciado correctamente.

Por ejemplo:

• {collectionId} - IGNBaseTodo
•  longitud mínima: -1.7
•  latitud mínima: 40.5
• latitud máxima: -1.4
•  longitud máxima: 40.7

https://api-maps.idee.es/collections/IGNBaseTodo/map?f=png&bbox=-1.7,40.5,-1.4,40.8&width=600&height=600

Por ejemplo:

• {collectionId} - OI.OrthoimageCoverage
•  longitud mínima: -0.49
•  latitud mínima: 38.15
• latitud máxima: -0.46
•  longitud máxima: 38.18

https://api-maps.idee.es/collections/OI.OrthoimageCoverage/map?bbox=-0.49,38.15,-0.46,38.18&width=600&height=600

Enlaces para saber más

• OGC API - Maps página principal.
• OGC API - Maps Repositorio GitHub.
• Otras OGC API en la IDEE  Listado de implementaciones de OGC API en la IDEE.

Colecciones publicadas

A continuación, se listan las colecciones publicadas en esta primera versión. Corresponden a las mismas capas publicadas en los servicios WMS: Mapa Base, Ortofotos máxima actualidad del PNOA y Modelos Digitales del Terreno.

https://api-maps.idee.es/

Nombre	Descripción
Callejero	Representación cartográfica con extensión mundial. La información geográfica procede de los siguientes conjuntos de datos; BTN (zonas protegidas, cauces artificiales, línea de costa, islas, agrupación de edificios, edificios y construcciones, cementerios, cerramientos, cuevas, explotaciones mineras, yacimientos arqueológicos, zonas verdes, caminos de zonas verdes, instalaciones deportivas e instalaciones recreativas), NGBE (nombres geográficos de playas, orografía, relieve costero, distritos y barrios), BDDAE (límites administrativos), Redes de transporte (carreteras y viales urbanos, áreas de servicio, líneas de ferrocarril, estaciones de ferrocarril, aeródromos y puertos), Hidrografía (red hidrográfica y masas de agua), Poblaciones (núcleos de población), CartoCiudad (manzanas, portales y puntos kilométricos), SIOSE (usos del suelo de tipo bosque). También se incluye un modelo digital del terreno al que se le ha aplicado un sombreado y se representan los límites de los países procedentes del Atlas Nacional de España.
Callejero recortado	Representación cartográfica. La información geográfica procede de los siguientes conjuntos de datos; BTN (zonas protegidas, cauces artificiales, línea de costa, islas, agrupación de edificios, edificios y construcciones, cementerios, cerramientos, cuevas, explotaciones mineras, yacimientos arqueológicos, zonas verdes, caminos de zonas verdes, instalaciones deportivas e instalaciones recreativas), NGBE (nombres geográficos de playas, orografía, relieve costero, distritos y barrios), BDDAE (límites administrativos), Redes de transporte (carreteras y viales urbanos, áreas de servicio, líneas de ferrocarril, estaciones de ferrocarril, aeródromos y puertos), Hidrografía (red hidrográfica y masas de agua), Poblaciones (núcleos de población), CartoCiudad (manzanas, portales y puntos kilométricos), SIOSE (usos del suelo de tipo bosque). También se incluye un modelo digital del terreno al que se le ha aplicado un sombreado. A diferencia de la capa Callejero, esta no contiene la representación de los países. Los datos se muestran a partir de la escala 1/20.000.000.
Callejero gris	Representación cartográfica en tonos grises con extensión mundial. Contiene la misma información geográfica que la capa Callejero y procede de los siguientes conjuntos de datos; BTN (zonas protegidas, cauces artificiales, línea de costa, islas, agrupación de edificios, edificios y construcciones, cementerios, cerramientos, cuevas, explotaciones mineras, yacimientos arqueológicos, zonas verdes, caminos de zonas verdes, instalaciones deportivas e instalaciones recreativas), NGBE (nombres geográficos de playas, orografía, relieve costero, distritos y barrios), BDDAE (límites administrativos), Redes de transporte (carreteras y viales urbanos, áreas de servicio, líneas de ferrocarril, estaciones de ferrocarril, aeródromos y puertos), Hidrografía (red hidrográfica y masas de agua), Poblaciones (núcleos de población), CartoCiudad (manzanas, portales y puntos kilométricos), SIOSE (usos del suelo de tipo bosque). También se incluye un modelo digital del terreno al que se le ha aplicado un sombreado y se representan los límites de los países procedentes del Atlas Nacional de España.
Callejero para imagen	Representación cartográfica preparada para superponer la información geográfica sobre otros fondos como las ortoimágenes. La información geográfica procede de los siguientes conjuntos de datos; BTN (zonas protegidas, agrupación de edificios, cementerios, yacimientos arqueológicos, zonas verdes, instalaciones deportivas e instalaciones recreativas), NGBE (nombres geográficos de playas, orografía, relieve costero, distritos y barrios), BDDAE (límites administrativos), Redes de transporte (carreteras y viales urbanos, áreas de servicio, estaciones de ferrocarril, aeródromos y puertos), Hidrografía (red hidrográfica y masas de agua), Poblaciones (núcleos de población), CartoCiudad (portales y puntos kilométricos). No contiene la representación de los países. Los datos se muestran a partir de la escala 1/20.000.000.
Ortoimagen	Cobertura ráster opaca de imágenes de satélite y ortofotos PNOA de máxima actualidad (MA). Rangos de visualización - Imagen Sentinel2 de 10 m de resolución hasta la escala aproximada 1/70 000; a partir de aquí ortofotografías PNOA MA de 0.25 m o 0.50 m de resolución, según la zona.
Mosaico de ortofotos	Zonas de delimitación de las imágenes que contribuyen en la creación de los mosaicos de ortofotos de la misma fecha de adquisición.
Fondo para ortoimagen	Imagen de satélite, en color verdadero. Gran parte de la información contenida en esta imagen provino de un solo dispositivo de detección remota; el espectrorradiómetro de imágenes de resolución moderada de la NASA , o MODIS. Las partes terrestres y oceánicas costeras de estas imágenes se basan en observaciones de la superficie recopiladas de junio a septiembre de 2001 y combinadas, o compuestas, cada ocho días para compensar las nubes que podían bloquear la vista del sensor de la superficie en un solo día.
Puntos acotados	Representación de datos espaciales correspondientes la capa Puntos acotados del tema Elevaciones del Anexo II de la Directiva Inspire. Puntos de la superficie con cota sobre el terreno o elevada. Origen de datos BTN.
Curvas de nivel	Representación de datos espaciales correspondientes la capa Curvas de nivel del tema Elevaciones del Anexo II de la Directiva Inspire. Equidistancia 50 metros. Datos procedentes de BTN.
Modelo Digital del Terreno	Modelo Digital del Terreno 1ª Cobertura de paso de malla 5 metros. Ámbito geográfico - España peninsular, Islas Baleares, Islas Canarias, Ceuta y Melilla. Origen de datos Sistema Cartográfico Nacional (http://www.scne.es).

https://api-maps.ign.es/

Corresponden a las mismas capas publicadas en los servicios WMS: Cartografía raster

Nombre	Descripción
Mapas raster del IGN	Capa de cartografía raster del IGN. Datos mostrados en función de la escala de visualización. Mapa 2M (hasta 420 m/px), Mapa 1M (hasta 238 m/px), Mapa 500 (hasta 60,2 m/px), Mapa 200 (hasta 14,28 m/px), MTN50 (hasta 7,56 m/px), MTN25 (desde 7,56 m/px), MTN25AR (desde 1,4 m/px).
Fondo para mapa raster	Capa para usar como fondo. Elaborada a partir de GEBCO Compilation Group (2021) GEBCO 2021 Grid (doi 10.5285/a29c5465-b138-234d-e053-6c86abc040b9).

Publicado por Gloria Andrés Yusá y Cecilia Poyatos Hernández.
